沼气脱硫系统







沼气作为一种新型的能源在日常生产中变得越来越重要了,沼气作为能源利用时,要求H2S的质量浓度符合有关要求,否则对管道、设备(如锅炉、沼气发动机等)有腐蚀作用。沼气脱硫方法有干法脱硫、湿法脱硫。

  1、干法脱硫是一种简易、高效、相对低成本的脱硫方式,一般适合用于沼气量小,硫化氢浓度低的沼气脱硫。干法脱硫中常见的方法为常压氧化铁脱硫法。其设备基本原理是以O2使H2S 氧化成硫或硫氧化物的一种方法,也可称为干式氧化法。干法设备的构成是,在一个容器内放入填料,填料层有活性炭、氧化铁等。气体以低流速从一端经过容器内填料层,硫化氢(H2S)氧化成硫或硫氧化物后,余留在填料层中,净化后气体从容器另一端排出。

  干式脱硫主要包括罐体、管道、阀门、脱硫剂填料等组件。

  干法脱硫的特点

  ①结构运行简单,使用方便。

  ②工作过程中无需人员值守,定期换料,可以进行塔内再生。

  ③无废水产生。

  现有的大中型沼气工程中,多采用以氧化铁为脱硫剂的干法脱

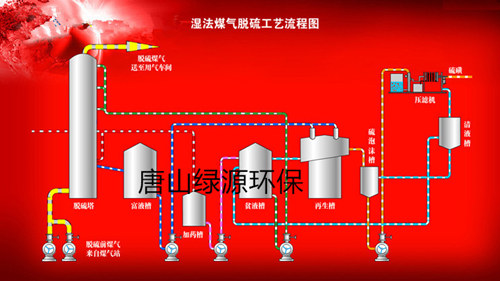

  2、湿法脱硫可以归纳分为物理吸收法、化学吸收法和氧化法三种。物理和化学方法存在硫化氢再处理问题,氧化法是以碱性溶液为吸收剂,并加入载氧体为催化剂,吸收H2S,并将其氧化成单质硫,湿法氧化法是把脱硫剂溶解在水中,液体进入设备,与沼气混合,沼气中的硫化氢(H2S)与液体产生氧化反应,生成单质硫吸收硫化氢的液体有氢氧化钠、氢氧化钙、碳酸钠、硫酸亚铁等。成熟的氧化脱硫法,脱硫效率可达99.5%以上。

  湿法脱硫技术特性

  • 应用范围广,适用于垃圾填埋气、煤层气、污水发酵气等生物质气体脱硫

  • 对硫化氢含量高低变化适应性强

  • 脱硫液具自洁性,系统压降小

  • 贫液中悬浮硫含量低,无积硫,堵塔

  • 脱硫液无需活化,直接添加

  • 运行中无添加催化剂

  • 副产品纯度高:纯度达99%以上单质硫

  • 系统排污量小,无毒性,对环境无不良影响

  • 环境温度变化对系统运行影响小

  • 系统自动运行,操作简单

  • 系统运行成本低

技术指标

  • 气体处理量:500-10000NM3/H

  • 脱硫效率:>98.5%

  • 进气压力:3-5Kpa

  • 系统压降:小于4Kpa

  • 出气硫化氢含量:<200ppm

  • 单质硫含量:大于99%


沼气处理多种脱硫工艺方法的对比



干法脱硫

湿法脱硫

生物脱硫

设备结构

简单

复杂

复杂

运行能耗&费用

操作工艺&控制

简单

简单

苛刻

运行能耗

中等

中等

设备投资

较高

技术成熟度

中等

环境友好

有脱硫剂更换

无二次污染

无二次污染

负荷适应性

中等

环境变化适应性

湿法脱硫系统主要规格参数表

型号

额定处理量 (Nm3/h)

进气硫化氢含量 (ppm)

出气硫化氢含量 (ppm)

进气压力 (Kpa)

系统功率 (Kw)

占地面积 L×W×H(m)

LST-200

200

<5000

<200

3-5

13

10×6×10

5000-10000

16

11×7×10

LST-600

600

<5000

<200

3-5

21

13×8×11

5000-10000

34

14×10×11

LST-1000

1000

<5000

<200

3-5

29

14×8×12

5000-10000

51

15×11×12

LST-1500

1500

<5000

<200

3-5

51

20×11×13

5000-10000

70

21×13×13

LST-2000

2000

<5000

<200

3-5

51

24×14×14

5000-10000

95

28×16×14

LST-4000

4000

<1000

<200

3-5

29

15×10×15

1000-5000

95

28×16×15

LST-8000

8000

<1000

<200

3-5

51

22×12×15

1000-5000

183

35×20×15

备注:

  • 如气量大于8000Nm³/h,或硫化氢含量高于10000ppm我公司可以进行特殊设计。

  • 在天气较冷地区需要对系统进行保温,防止温度过低冻坏设备。
